AC Shunts
Kostengünstige niederohmige Widerstände in koaxialer Montage zur Strommessung bis 100kHz

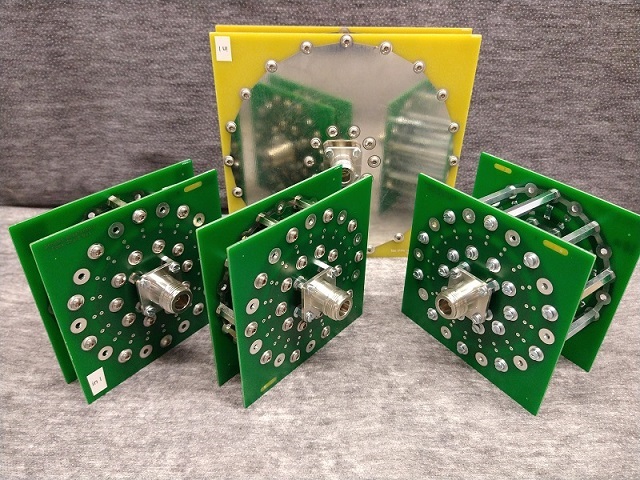

AC Shunts bestehen aus niederohmigen Widerständen, welche koaxial angeordnet sind. Sie minimieren die Wechselspannungskopplung zwischen dem zu testenden Stromkreis und dem Spannungsmesskreis. Die koaxiale Anordnung führt zu einer Kompensation der im Messkreis induzierten Spannung. Ausserdem wird die Induktionsfläche minimiert.
Wir realisieren AC Shunts bis 20A und Verlustleistungen von maximal 2W (siehe Tabelle). Die Verlustleistung bestimmt wesentlich die durch die Belastung verusachte Widerstandsdrift. Der Anschluss erfolgt über Koaxialsteckverbinder des Typs N.
Sie benötigen engere Spezifikationen? Sprechen Sie mit uns, wir bieten auch Ausführungen nach Kundenwunsch an.
| Art. Nummer | Strom FS | R | U@FS | TC | PC | Grösse |
|---|---|---|---|---|---|---|
| A | Ohm | V | ppm | ppm | ||
| 210127_ART_01 | 0.01 | 100 | 1 | 10 | 5 | A |
| 210127_ART_02 | 0.02 | 50 | 1 | 10 | 5 | A |
| 210127_ART_03 | 0.1 | 10 | 1 | 10 | 15 | A |
| 210127_ART_04 | 0.2 | 5 | 1 | 10 | 15 | A |
| 210127_ART_05 | 1 | 0.1 | 0.1 | 20 | 20 | A |
| 210127_ART_06 | 2 | 0.05 | 0.1 | 20 | 30 | A |
| 210127_ART_07 | 10 | 0.01 | 0.1 | 20 | 60 | B |
| 210127_ART_07 | 20 | 0.005 | 0.1 | 20 | 60 | B |
